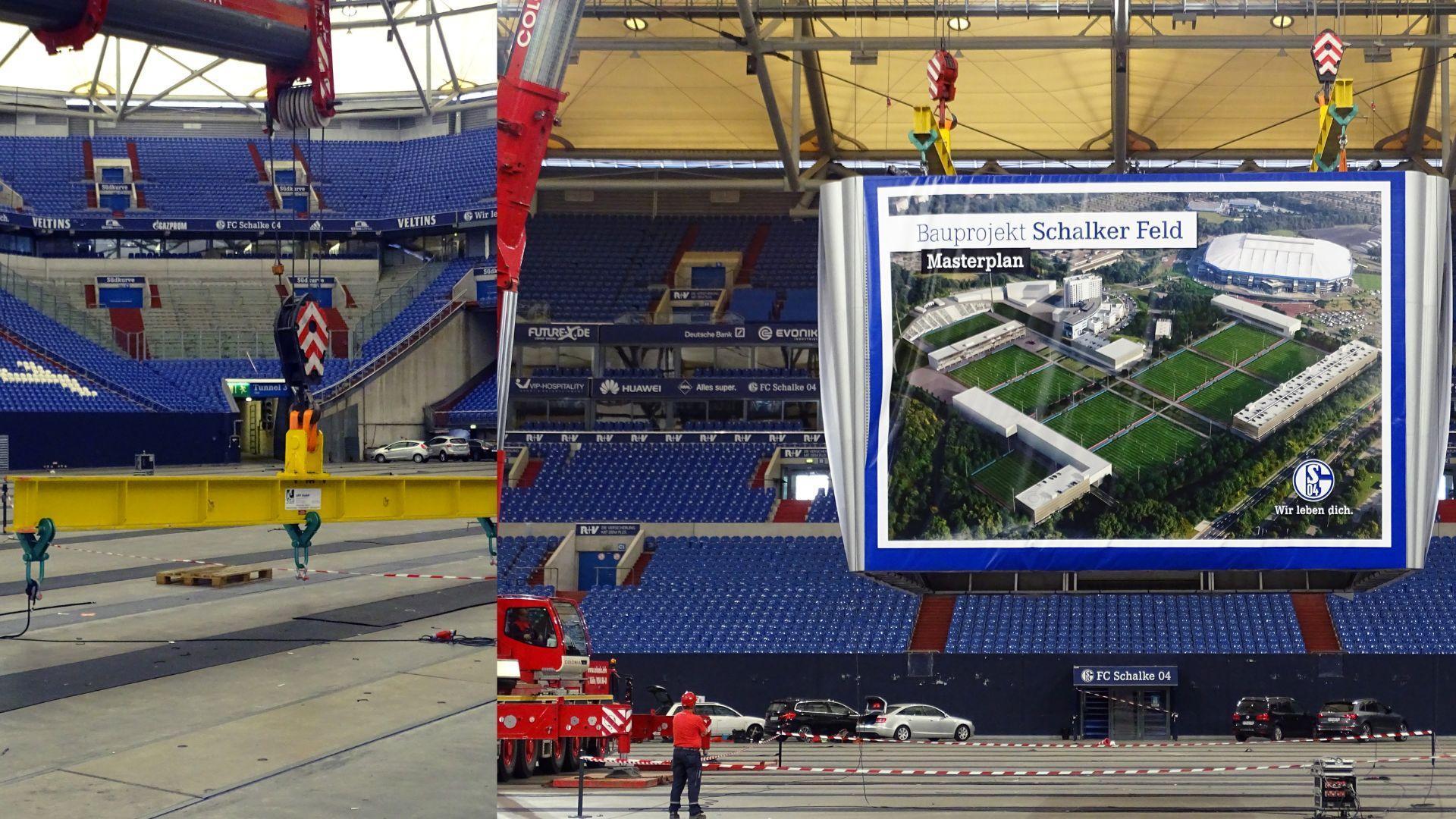

Montage van Europa's grootste LED Kubus

Locatie

Duitsland

De uitdaging

Ledcon heeft in opdracht van Hisense, een van de hoofdsponsors van de 1e klasse Schalke 04, de nieuwe LED kubus voor de Veltins Arena gebouwd. Naast de productie was de uitdaging om de oude LED-modules te verlagen en de nieuwe videokubus veilig te plaatsen op een hoogte van 30 meter. Om ervoor te zorgen dat de videokubus, bestaande uit 216 modules, zonder beschadigingen kon worden gemonteerd, kon het frame van de kubus niet worden gespannen tijdens het verplaatsen. Het gewicht van 30 ton en de grootte van de kubus en de gevoeligheid van het frame maakten dit nog moeilijker en maakten het gebruik van speciale apparatuur noodzakelijk. Ledcon heeft in opdracht van Hisense, een van de hoofdsponsors van de 1e klasse Schalke 04, de nieuwe LED kubus voor de Veltins Arena gebouwd. Naast de productie was de uitdaging om de oude LED-modules te verlagen en de nieuwe videokubus veilig te plaatsen op een hoogte van 30 meter. Om ervoor te zorgen dat de videokubus, bestaande uit 216 modules, zonder beschadigingen kon worden gemonteerd, kon het frame van de kubus niet worden gespannen tijdens het verplaatsen. Het gewicht van 30 ton en de grootte van de kubus en de gevoeligheid van het frame maakten dit nog moeilijker en maakten het gebruik van speciale apparatuur noodzakelijk.

De situatie

Het hijsen en bevestigen van de grootste LED-kubus in Europa was alleen mogelijk met de 2 LGH lastverspreidingsbalken, elk met een draagvermogen van 40 ton en een lengte van 8 meter. Daarnaast werden 6 balkklemmen en 8 ronde stroppen gebruikt. Samen met de 12 sluitingen kon een gelijkmatige verdeling van de belasting op de ankerpunten worden gegarandeerd en zo een soepel proces worden gegarandeerd.

LGH Equipment ingezet

2x Load-beams, 6x Balkklemmen, 8x Rondstroppen, 12x Sluitingen
