Xervon Energy



Locatie

Duitsland

De uitdaging

De montage van de afvalwarmtestoomgenerator vereiste de grootst mogelijke precisie, omdat de eisen op het gebied van handling en veiligheid aanzienlijk toenamen met de toenemende montagehoogte. De laatste drie componenten van de afvalwarmteketel moesten één voor één worden toegevoegd aan het geprefabriceerde keteldruksegment van de keteldruksectie boven de 28 m. Door hun vorm moesten de rechthoekige componenten via 4 stroppen worden opgetild om absolute stabiliteit te garanderen bij het laten zakken ervan op het keteldruksegment. Tegelijkertijd moesten de monteurs erop letten dat ze de bouwhoogte niet onnodig verder verhogen, omdat de montagehoogte al op 28 - 32 meter stond.

De situatie

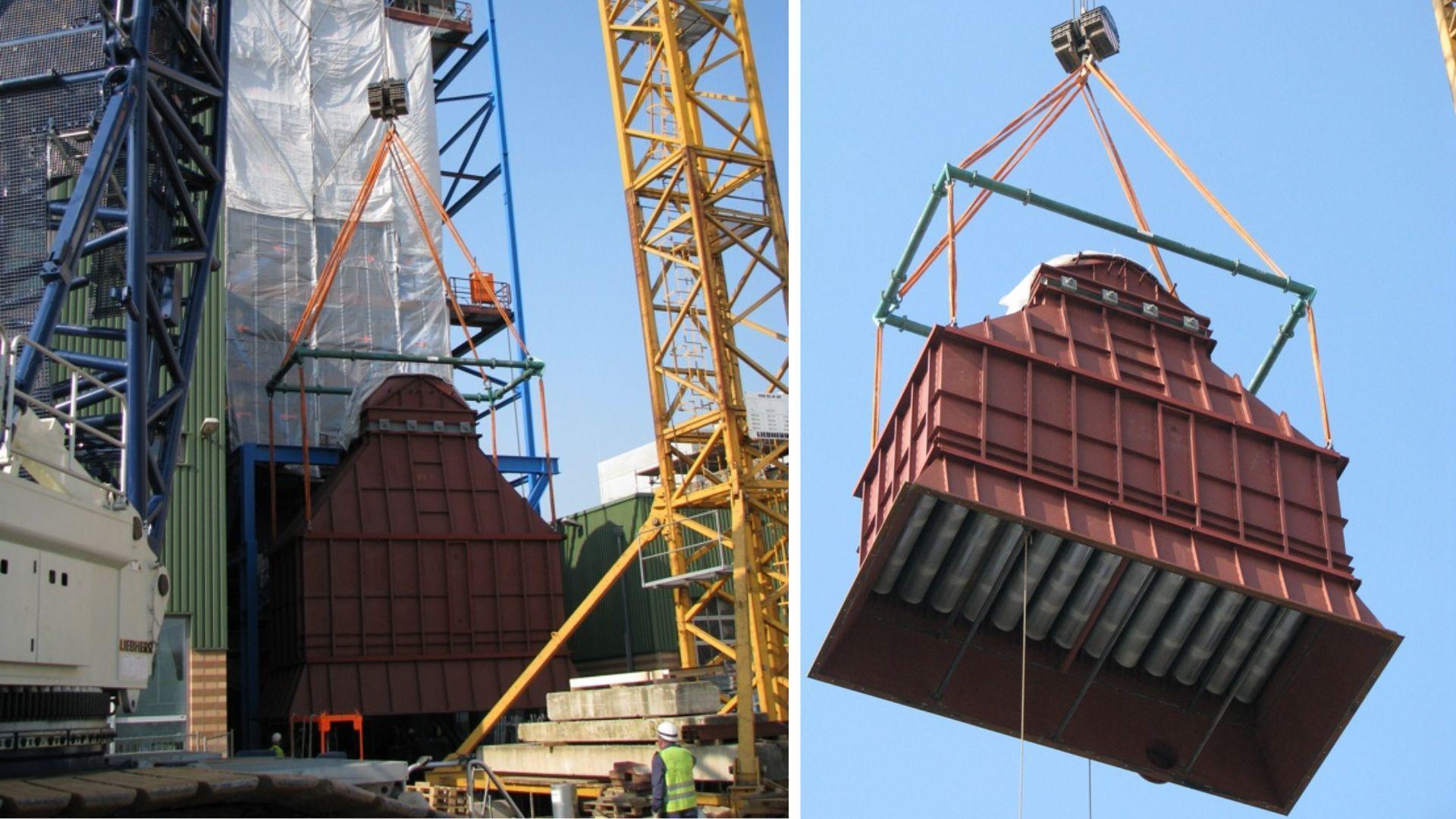

Met behulp van een modulair 4-punts spreadersysteem werd een 600 ton wegende Liebherr LR rupskraan van Breuer & Wasel ingezet voor het optillen van de vierkante componenten, die ter plaatse voorgemonteerd werden. Twee ketelonderdelen van dezelfde grootte - elk 8 x 4 m breed, tot 1,80 m hoog en 30 ton zwaar - werden achtereenvolgens gehesen en op de keteldruksectie geplaatst. Het is bij dergelijke taken dat het 4-punts modulaire balkensysteem tot zijn recht komt, aangezien de vier stropunten een zeer hoge belastingsstabiliteit opleveren. Op een hoogte van 32 meter was voor het heffen en monteren van het bovenste en laatste onderdeel van de afvalstoomgenerator - de uitlaatkap - een uiterst flexibel apparaat nodig. Door de speciale rechthoekige vorm en de piramidevormige uitsteeksels kon het 13 meter hoge onderdeel slechts op vier punten worden gehesen. Alle spreader beams in onze vloot zijn van onze vertrouwde partner Modulift.

LGH equipment ingezet

1 x Modular 55-T 4-punt spreader systeem
