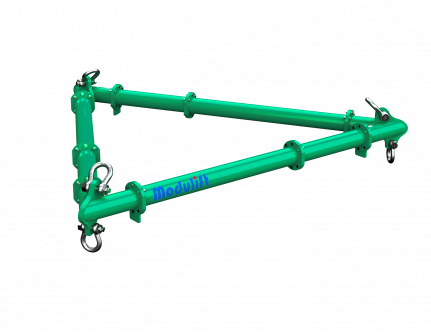

Modulare TRIMOD

Diese innovative, dreieckige Spreiztraverse bietet die ideale Lösung für runde Lasten und solche mit mehr als zwei Hebepunkten.

Vorteile auf einen Blick:

  • Tragfähigkeit bis zu 51 Tonnen
  • Praktisch und kostengünstig - ideal für runde oderLasten mit mehr als zwei Hebepunkten, kompatibel mit weiteren Modularen Spreizen
  • Kompaktes Design - geringes Eigengewicht, kleine Aufbauhöhe und einfach zu transportieren

Spreizerrahmen von Modulift sind eine bequeme und kostengünstige Methode zum Heben von runden oder Mehrpunktlasten.

TRIMOD 34

  • Der TRIMOD Spreader Frame ist modular aufgebaut und jeder Frame besteht aus 3 Eckeinheiten, mit Zwischenstreben, die in die Baugruppe geschraubt werden können, um verschiedene Spannweiten zu erreichen.
  • TRIMOD 34 hat eine Spannweite von 1 Meter bis 10 Meter in 0,5-Meter-Schritten.

Technische Daten:

  • Ausgelegt für eine maximale Tragfähigkeit von 51 Tonnen WLL. Siehe Tabelle 2 für Tragfähigkeiten bei bestimmten Spannweiten.
  • Der Winkel β zwischen Anschlagmittel und Vertikale beträgt 45 Grad oder weniger.
  • Die Eckeinheiten sind jeweils für 17 Tonnen ausgelegt (51 Tonnen Gesamtkapazität)
Jetzt Angebot anfragen
Produkt
Contact
Modulare TRIMOD
Kontaktieren Sie uns
TRIMOD_34 (310.76 kB)

Load Charts – CMOD 6, 12 & 24

CMOD 6: SWL/t @ 60° ISA / 30° STV / 60° BSA
2.5 8
2 8 8
1.5 8 8 8
1 8 8 8 6
0.5 8 8 8 6 6
Span (m) 0.5 1 1.5 2 2.5



CMOD 6: SWL/t @ 90° ISA / 45° STV / 45° BSA
2.5 6
2 6 6
1.5 6 6 6
1 6 6 6 4
0.5 6 6 6 4 4
Span (m) 0.5 1 1.5 2 2.5



CMOD 12: SWL/t @ 90° ISA / 45° STV/ 45° BSA
4 9
3.5 9 9
3 9 9 8
2.5 9 9 8 8
2 9 9 9 8 7
1.5 9 9 9 9 8 6
1 9 9 9 9 9 8 6
0.5 9 9 9 9 9 9 8 6
Span (m) 0.5 1 1.5 2 2.5 3 3.5 4



CMOD 12: SWL/t @ 60° ISA / 30° STV / 60° BSA
4 16
3.5 16 16
3 16 16 15
2.5 16 16 15 14
2 16 16 16 14 13
1.5 16 16 16 16 14 12
1 16 16 16 16 16 14 12
0.5 16 16 16 16 16 16 14 12
Span (m) 0.5 1 1.5 2 2.5 3 3.5 4



CMOD 24: SWL/t @ 60° ISA / 30° STV / 60° BSA
6 23
5 30 21
4 30 24 19
3 30 30 24 18
2 30 30 30 24 17
1 30 30 30 24 22 16
Span (m) 1 2 3 4 5 6



CMOD 24: SWL/t @ 90° ISA / 45° STV / 45° BSA
6 13
5 17 12
4 19 13 10
3 19 19 13 10
2 19 19 17 13 9
1 19 19 19 13 12 9
Span (m) 1 2 3 4 5 6

Load Charts – CMOD 50, 70 & 110

CMOD 50: SWL/t @ 60° ISA / 30° STV / 60° BSA
11 32
10 41 31
9 50 39 29
8 50 48 37 28
7 60 50 45 35 27
6 60 60 50 43 33 26
5 60 60 60 50 40 32 25
4 60 60 60 50 49 38 31 24
3 60 60 60 60 50 47 37 30 23
2 60 60 60 60 60 50 45 36 29 23
1 60 60 60 60 60 60 50 44 35 28 22
Span (m) 1 2 3 4 5 6 7 8 9 10 11





CMOD 50: SWL/t @ 90° ISA / 45° STV / 45° BSA
11 18
10 23 17
9 28 21 16
8 28 27 20 15
7 34 28 25 19 14
6 40 34 28 24 18 14
5 40 40 34 28 23 17 13
4 50 40 40 28 28 21 17 13
3 50 50 40 40 28 26 21 16 12
2 50 50 50 40 34 28 25 20 16 12
1 50 50 50 50 40 34 28 25 20 15 12
Span (m) 1 2 3 4 5 6 7 8 9 10 11



CMOD 70: SWL/t @ 60° ISA / 30° STV / 60° BSA
12 63
11 70 60
10 80 70 58
9 80 80 70 55
8 80 80 80 67 53
7 80 80 80 70 65 51
6 80 80 80 70 60 62 49
5 80 80 80 80 70 60 60 47
4 80 80 80 80 80 70 60 58 46
3 80 80 80 80 80 80 70 60 56 45
2 80 80 80 80 80 80 80 70 60 55 44
1 80 80 80 80 80 80 80 70 70 60 54 44
Span (m) 1 2 3 4 5 6 7 8 9 10 11 12





CMOD 70: SWL/t @ 90° ISA / 45° STV / 45° BSA
12 36
11 40 34
10 40 40 33
9 46 40 40 31
8 57 46 40 38 30
7 60 57 46 40 37 29
6 60 60 57 40 34 35 28
5 60 60 60 50 40 34 34 27
4 60 60 60 60 50 40 34 33 26
3 60 60 60 60 60 50 40 34 32 26
2 60 60 60 60 60 60 50 40 34 31 25
1 60 60 60 60 60 60 60 50 40 34 31 24
Span (m) 1 2 3 4 5 6 7 8 9 10 11 12



CMOD 110: SWL/t @ 90° ISA / 45° STV / 45° BSA
16 60
15 60 58
14 70 58 55
13 75 70 55 55
12 85 75 65 55 50
11 85 85 70 60 50 50
10 85 85 85 70 60 50 45
9 95 85 85 80 65 55 50 45
8 95 95 85 85 70 60 55 45 45
7 95 95 95 85 80 70 60 50 45 45
6 95 95 95 90 80 80 70 55 50 45 43
5 95 95 95 95 85 80 75 65 55 47 43 43
4 95 95 95 95 95 85 80 75 60 50 45 43 43
3 95 95 95 95 95 95 80 75 65 55 48 45 43 40
2 95 95 95 95 95 95 95 80 75 60 50 48 45 40 40
Span (m) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16



CMOD 110: SWL/t @ 60° ISA / 30° STV / 60° BSA
16 100
15 100 100
14 100 100 95
13 110 100 95 90
12 120 105 95 90 80
11 140 120 100 95 80 80
10 140 140 120 100 90 80 80
9 140 140 140 120 95 85 75 75
8 140 140 140 140 120 90 80 75 75
7 140 140 140 140 140 120 90 80 75 75
6 140 140 140 140 140 140 110 80 75 75 75
5 140 140 140 140 140 140 120 90 80 75 75 75
4 140 140 140 140 140 140 140 120 85 80 75 75 75
3 140 140 140 140 140 140 140 120 110 85 80 75 75 70
2 140 140 140 140 140 140 140 130 110 95 85 80 75 70 70
Span (m) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
