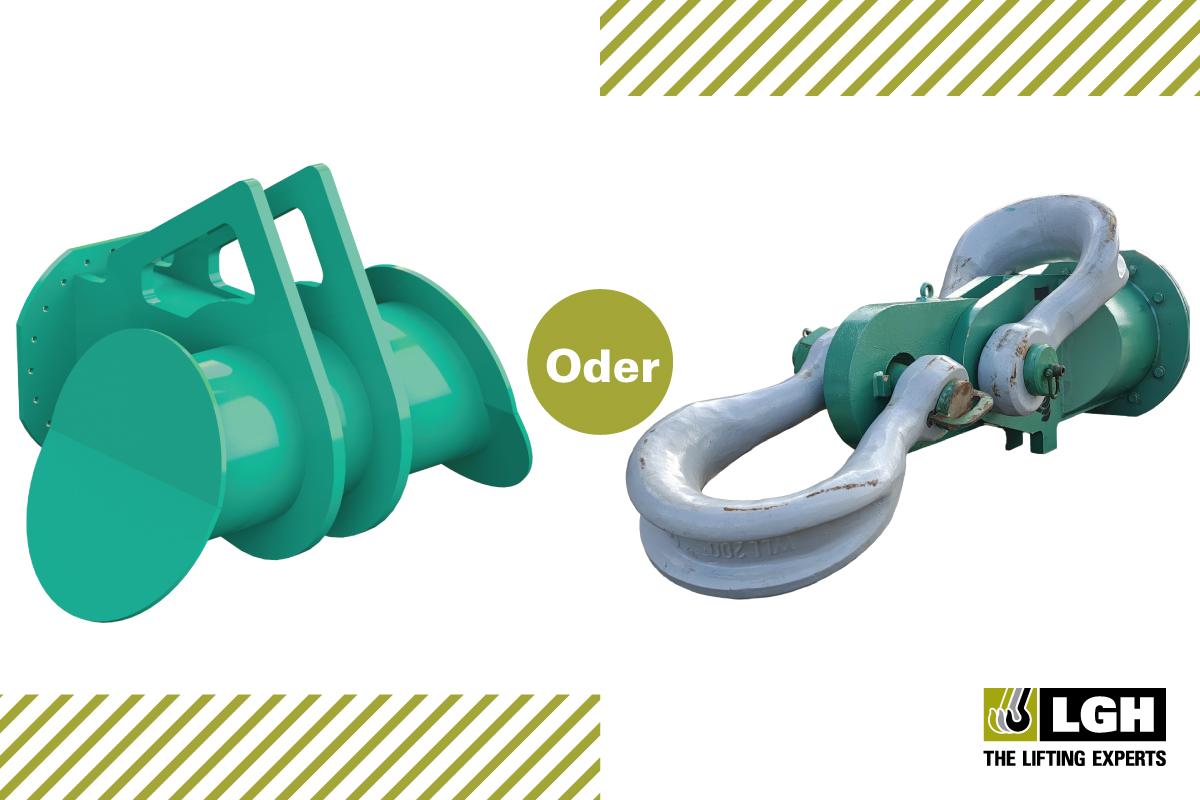

Schäkel vs. Drehzapfen (Trunnion Ends): Wann verwendet man welche und wie trifft man die richtige Wahl?

Wenn Sie einen Hebevorgang planen, wirkt sich jede Entscheidung, die Sie treffen, auf Sicherheit, Effizienz und Kosten aus. Eine der am häufigsten übersehenen Entscheidungen ist zugleich eine der folgenreichsten: die Wahl zwischen herkömmlichen Schäkeln und Trunnion-Enden.

Sowohl Trunnion-Enden als auch Schäkel haben ihren Platz bei Hebevorgängen, und das Verständnis dieser Nuancen ist entscheidend dafür, dass Hebevorgänge sicher, vorhersehbar und effizient ablaufen.

In diesem Blogbeitrag vergleichen wir beide, wo sich ihre Einsatzbereiche überschneiden und wie sie in der Praxis tatsächlich funktionieren. Außerdem werden wir die Vor- und Nachteile beider Optionen aufschlüsseln, um Ihnen einen klaren, ausgewogenen Überblick darüber zu geben, wann welche Option für Ihren Hebevorgang am sinnvollsten ist.

Unterschiede und Gemeinsamkeiten

Sowohl Trunnion-Enden als auch Schäkeln erfüllen bei Hebevorgängen denselben grundlegenden Zweck: Sie schaffen einen sicheren Verbindungspunkt zwischen Hebezeug und Last. Beide sind darauf ausgelegt, Kräfte während eines Hebevorgangs sicher und zuverlässig zu übertragen.

Die Art und Weise, wie sie dies erreichen, unterscheidet sich jedoch erheblich.

Schäkeln sind eigenständige Verbindungskomponenten, die zur Verbindung von Schlingen, Ketten und Hebemitteln verwendet werden. Aufgrund ihrer Vielseitigkeit und Einfachheit finden sie in allgemeinen Anschlaganwendungen breite Verwendung.

Trunnion-Enden hingegen sind integrierte Verbindungspunkte, die direkt an Spreiztraversen oder Hebesysteme eingebaut sind. Anstatt zusätzliche Verbindungselemente zwischen den Komponenten einzufügen, schaffen sie eine direkte Schnittstelle für Schlingen und reduzieren so die Anzahl der Elemente in der Anschlagkonfiguration. In unserem Blog finden Sie einen detaillierteren Überblick über die fünf wichtigsten Gründe, warum Sie sich bei Ihrem nächsten Projekt für Trunnion-Enden entscheiden sollten.

In der Praxis unterstützen beide Lösungen ein sicheres Heben. Trunnion-Enden werden in der Regel für hochbelastbare, technisch anspruchsvolle Hebevorgänge gewählt, bei denen Präzision, Platzbedarf und Lastverhalten eine entscheidende Rolle spielen. Schäkel hingegen bleiben die erste Wahl für alltägliche Hebe-Anwendungen mit Anschlagmitteln, da sie sich leicht an unterschiedliche Konfigurationen anpassen lassen, vor Ort ausgetauscht oder justiert werden können und die nötige Flexibilität für routinemäßige oder abwechslungsreiche Hebeaufgaben bieten.

So funktionieren Trunnion-Endstücke und Schäkel

Schäkel dienen als mechanische Verbindungselemente. Eine Schlinge, Kette oder ein Seil wird am Bügel des Schäkels befestigt, während der Bolzen die Verbindung sichert. Die Lastkräfte werden über den Schäkelschaft auf das Hebesystem übertragen. Diese Methode ist bewährt, flexibel und einfach anzuwenden, weshalb Schäkel in vielen Hebesituationen zum Standard gehören.

Trunnion-Enden funktionieren anders. Sie werden direkt an den Enden von Spreiztraversen oder modularen Spreizrahmen (CMOD und TriMOD) montiert und dienen als spezielle Hebeschnittstellen. Schlingen werden direkt am Drehzapfen befestigt, wodurch eine optimierte Verbindung entsteht, ohne dass zusätzliche Beschläge erforderlich sind.

Viele Trunnion-Enden-Systeme sind so konstruiert, dass sie eine kontrollierte Drehung oder Ausrichtung unter Last ermöglichen. Dies trägt zu einer gleichmäßigeren Kraftverteilung bei, reduziert Spannungskonzentrationen und sorgt für ein stabileres Hebeverhalten, insbesondere bei komplexen oder hochbelastbaren Einsätzen.

Vor- und Nachteile

Trunnion Endstücke

Schäkel

Zusammenfassung

Bei der Wahl zwischen Trunnion-Enden und Schäkeln geht es nicht darum, einen Sieger zu küren, sondern darum, zu verstehen, welche Vorteile die jeweiligen Varianten bieten. Trunnion-Enden bewähren sich besonders bei schweren, komplexen oder platzbeschränkten Hebevorgängen und bieten eine reibungslosere Handhabung, eine bessere Lastverteilung und eine schnellere Montage, vorausgesetzt, es liegt eine technisch ausgereifte Konfiguration vor. Schäkel hingegen bleiben ein zuverlässiges, vielseitiges Standardwerkzeug für das tägliche Heben, insbesondere wenn Teams Einfachheit, Flexibilität und schnelle Anpassungen vor Ort benötigen.

Beide Ausrüstungsgegenstände haben klare Stärken und praktische Einschränkungen. Der Schlüssel liegt darin, die Ausrüstung auf den jeweiligen Hebevorgang abzustimmen. Wenn Sie verstehen, wie jedes Teil funktioniert, worin sie sich unterscheiden und wo sich ihre Einsatzbereiche überschneiden, können Sie die Option wählen, die für Ihren spezifischen Einsatz das sicherste und effizienteste Ergebnis liefert.
